近日，意昂体育4开户現代材料與先進製造技術創新團隊趙健副教授所撰寫的“Comparative study on microstructure and properties of HR-2 anti-hydrogen steel weld joints with different section shapes by vacuum electron beam welding”文章發表在TOP期刊《Journal of Materials Research and Technology》（影響因子6.187）💌。相關研究得到上海市III類高峰學科—材料科學與工程（高能束智能加工與綠色製造）和中國工程物理研究院機械製造工藝研究所項目資助👰🏼♀️⁉️。
真空電子束焊接具有焊縫深寬比大👽、熱影響區小👫🏼、焊縫潔凈度高精和易於實現自動化等優勢🆑，被廣泛應用於核能核電和航空航天等領域😶。然而，由於不同的焊接工藝會造成焊縫截面呈現出不同的形貌，而形貌不同會導致接頭性能的不均勻，進而影響結構的使用壽命。該研究所用材料為核電領域的重要材料HR-2抗氫鋼，通過調整束流🉑、焊接速度、聚焦電流和擺動幅度4個工藝參數，獲得了最佳的真空電子束焊接頭形貌。研究表明👰🏽♀️，鐘罩形焊縫接頭的顯微硬度👨🏿🦳、抗拉強度👵🏻、伸長率、沖擊吸收功和彎曲載荷的性能最好。Tafel和EIS試驗結果表明，鐘形焊縫截面具有最佳的耐蝕性🚷。該研究成果為核電行業材料綠色焊接提供了工藝輸出與技術支持，對促進核電行業發展具有重要的現實及理論意義👴🏽。

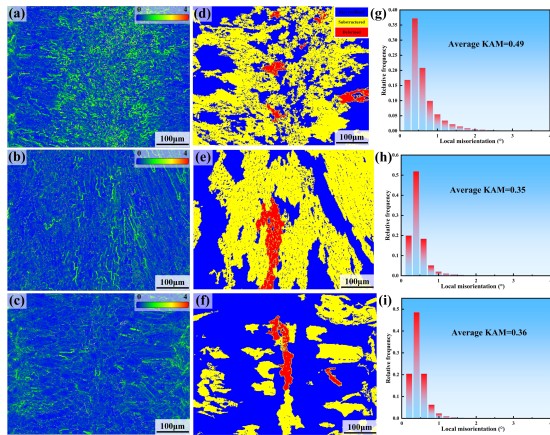

圖1 (a-c)低角度晶界(0-4°)KAM圖、(d-f) GOS圖、(g-i) KAM分布圖
分別對應三種接頭形貌（漏鬥形、釘形和鐘罩形）

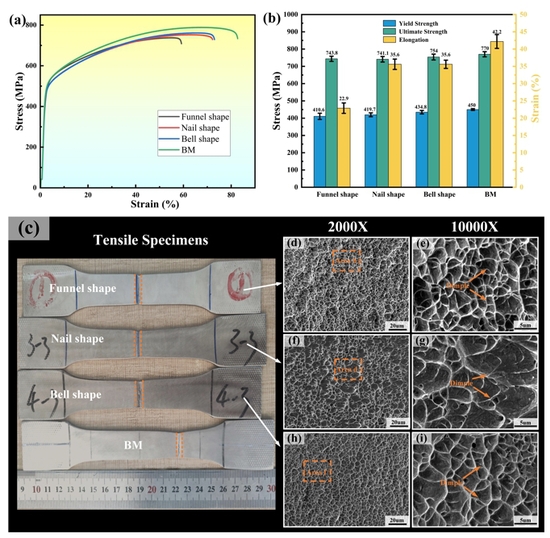

圖2 (a)應力-應變曲線🙆🏻♀️。(b)焊接試樣的屈服強度、極限強度和伸長率平均值。(c)拉伸試樣斷裂位置及斷口掃描電鏡圖

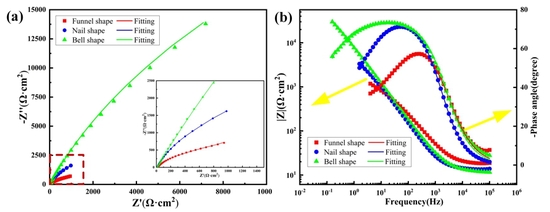

圖3 3.5% NaCl溶液中三種形貌焊接接頭焊縫區阻抗譜
(a) Nyquist圖(b) Bode圖
